Produkte / Präzisions-Maschinenschraubstöcke und Spannmodule


Verbindungselement mit doppelseitiger Backe

Typ 6569-M

Bauart: In Kombination mit Art.-Nr. 6568 (2 St.) läßt sich mit diesem Verbindungselement ein langer Schraubstock zusammen setzen, der es erlaubt, auch zwei Werkstücke gleichtzeitig zu spannen.

Material: Legierter Stahl, stabilisiert und gehärtet.

Lieferumfang: Schlüssel, Nutensteine, Aufspannpratze, konisches Führungsteil für Pendelbacke.

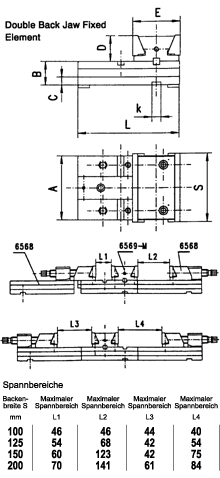

Backenbreite S mm Gesamtbreite A mm Breite E mm Gesamthöhe B+D mm Gesamtlänge L mm Backenhöhe D mm Spannkraft daN
100 85 72 70 160 35 2000
125 105 84 85 180 43 3000
150 140 103 109 220 57 4100
200 165 125 126 270 65 4500
